Membuat Sensor Gerak dan Sensor Cahaya dengan Biaya Murah tanpa Mikrokontroler

Motion Sensor Dan Light Dependent Resistor merupakan sensor yang banyak di gunakan pada sensor-sensor robotik seperti line follower dan automatic switch berbasis inframerah pasif pendeteksi panas tubuh manusia dan mengubahnya ke energi listrik, Motion sensor dapat kita gunakan untuk pengaman rumah layaknya seperti radar yang akan mendeteksi kehadiran orang pada jarak 7 meter, sedangkan LDR dapat kita gunakan sebagai sensor Cahaya yang akan kita manfaatkan sebagai saklar otomatis karena sifatnya yang akan memiliki hambatan tinggi pada saat intensitas cahaya berkurang jadi dapat kita set sebagai pengontrol lampu otomatis siang off dan malam on, dengan menggabungkan ke dua sensor tesebut maka alat ini akan mempunyai dua fungsi sekaligus.

Dalam kesempatan kali ini saya akan mengajarkan bagaimana cara merakit alat tersebut dengan biaya murah terlebih dahulu siapkan alat dan bahan di bawah ini :

Alat :

1. Solder 40 Watt

2. Gunting

3. Tang

4. Bor Mini

5. Cutter

6. Gergaji PCB

Bahan :

1. KIT Motion Sensor : Price (20 Ribu/PCS) / Motion Sensor sensornya saja (5 Ribu/PCS)

2. LDR / Light Dependent Resistor : Price (5 Ribu/PCS)

3. IC NE555 Sebagai Triger : Price (5 Ribu/PCS)

4. Capasitor 100 Nf : Price (5 Ratus/PCS) x 2

5. Capasitor 16 volts 1 Uf (5 Ratus/PCS)

6. Dioda ½ Amper 2 Buah

7. Resistor 33M

8. Resistor 100 Kilo Ohm

9. Resistor 100 Ohm

10. Transistor BC557 PNP untuk saklar : Price (1 Ribu/PCS)

11. PCB Ukuran 3 Cm x 5 Cm

12. Kabel Jumper ½ Meter : Price (1 Ribu)

13. Larutan FeCl / dll : Price (5 Ribu bisa untuk membuat puluhan PCB)

14. BOX 7 x 5 Cm : Price (10 Ribu)

15. Potensio 100 Kilo Ohm

16. Kasing Cartridge Bekas untuk penempatan PSU dan Relay

17. Relay 6 Volt : Price (5 Ribu)

18. PSU charge HP yang sudah di oprek voltasenya ke 8 Volt dengan mengganti Dioda Ziner pada basis transistor tegangan ( Googling)

19. Skring 5 Amper Buat pengaman jika alat konslet

20. Timah

21. Kopi Satu Gelas Biar Gak Ngantuk 😅😅😅

👇👇👇👇👇👇👇👇👇👇👇👇👇👇👇

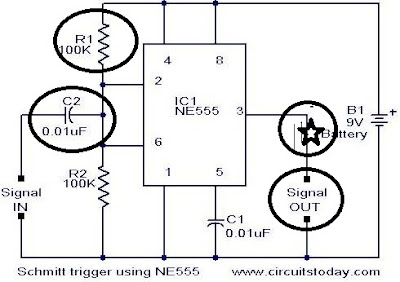

Setelah semua komponen terkumpul langkah pertama perhatikan schematik di bawah ini :

Dari diagram di atas silahkan ubah resistor 100 k dengan potensio agar bisa di atur kesensitifanya, dan capasitor 0.01 uf ganti dengan resistor 33m, outnya kita kasih resistor 100 ohm sebelum di teruskan ke transistor BC557, setelah rangkaian kita rekayasa maka kita buat jalurnya dengan merancang jalur-jalur menggunakan Msword saja, setelah selesai kita print kemudian copy tehnik pembuatan PCB seperti ini disebut dengan transper paper silahkan di googling atau nanti saya posting. Setelah PCB jadi tinggal kita pasang komponen satu persatu ke board dengan menyolderkanya dan hasilnya seperti di bawah ini :

Setelah selesai kita pasang jack input AC 220V, Jangan lupa bagian AC 220 Volt input kita beri skring 5 Amper untuk berjaga-jaga jika alat ini konslet sehingga akan aman.

Setelah selesai seperti ini bentuknya 👇👇👇👇

👇

Siap Di kirim 😂😂😂😂💣💣💥💃💃💃💃💃💃👇👇👇

Demikian tutorialnya semoga bermanfaat, kalau mau merakit sendiri nanti saya kirim Layout PCBnya lewat WA atau mau memesan yang sudah jadi silahkan di order melalui tokopedia Klik Disini Tokopedia

Selamat Berkarya 👌👌👍👍👍😊😊😊😊
